Многие знают, что есть много способов приготовления горячей воды, но доставить ее до точки разбора, действительно горячей, например в ванную комнату или кухню, особенно когда они находятся на удаленном расстоянии, уже проблематично. Человек, принимая душ, ощущает дискомфорт от перемены температуры воды, когда кто-то открывает кран на кухне для мытья посуды.

Эти моменты возникают от особенности, так называемой, тупиковой системы водоразбора горячей воды, которая имеет место быть в домовладениях, где установлены двухконтурные котлы или газовые колонки: линия горячей воды начинается у нагревательно прибора и заканчивается на кухне или ванной комнате. Пока вода преодолеет определенное расстояние до точки разбора, она успевает остыть.

Есть простой выход из такой ситуации — сделать контур рециркуляции горячей воды от накопительного бойлера. Конечно, сделать рециркуляция горячей воды в существующем доме немножко проблематично, так как работы по монтажу влекут за собой временные неудобства, пыль и необходимость делать косметический ремонт стен.

Другое дело, когда строится новый дом или проводится его капитальная реконструкция, что позволяет безболезненно смонтировать все линии, которые можно спрятать в стены или пол.

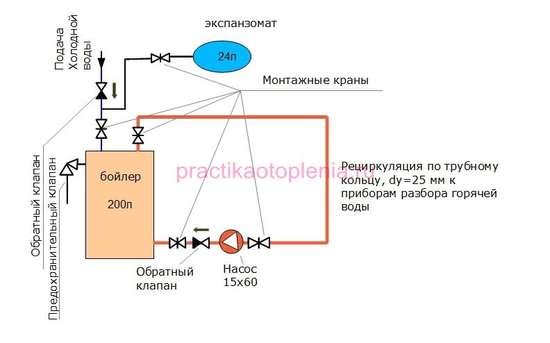

Это циркуляция горячей воды по замкнутому трубному кольцу, с возможностью ее отбора из этого кольца:

Рециркуляция горячей водыИсточником горячей воды для рециркуляции могут являться не только накопительный бойлер прямого нагрева (газо-водяной), но и бойлер косвенного нагрева (водо-водяной) или проточный теплообменник, подключенные к котлу системы отопления.

Следует учесть, что схемы подключения таких приборов будут отличаться друг от друга. На вышеприведенной схеме использован бойлер прямого нагрева (газо-водяной), как наиболее широко используемый в быту.

У этого прибора предусмотрено три выпускных отверстия, через которые происходит заполнение емкости бойлера холодной водой, подача горячей воды в систему рециркуляции и возврат воды из трубной системы рециркуляции.

Это тоже интересно  Расчёт линейных удлинений труб

Для создания потока (движения) воды в системе устанавливается циркуляционный насос, а для компенсации температурного расширения горячей воды устанавливается экспанзомат.

Воплощая такую схему в жизнь, домочадцы получают дополнительный комфорт и удобство при пользовании горячей водой, так как она начинает идти практически мгновенно.

Сохранить

Рециркуляция ГВС с бойлером косвенного нагрева. Есть схема.

Система рециркуляции с бойлером прямого нагрева. Монтаж.
